IPSec тунель между Mikrotik и Cisco ASA с пересекающимися (overlapped) сетями
Так уж вышло, что у наших клиентов сеть оказалась такой же как у нас (192.168.0.0/24)
По долгу службы необходимо понять IPSec Tunnel между Mikrotik (у нас) и Cisco ASA (у них)
Как-же такое реализовать? Очень просто. Придет на помощь NAT.

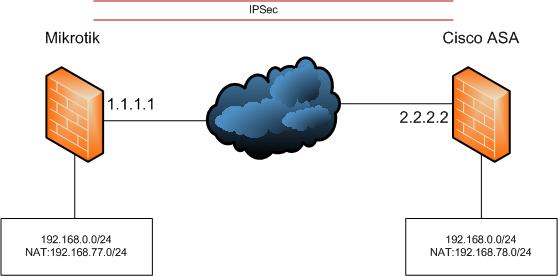

Итак схема:
Наши адреса транслируются в 192.168.77.0/24, их в 192.168.78.0/24
Начнем с конфигурации Cisco ASA
Данное устройство там уже давно работает, настроено подключение ВПН клиентов, поэтому весь конфиг приводить не буду.
//ACL для шифрования траффика
access-list L2L-MAIN extended permit ip 192.168.78.0 255.255.255.0 192.168.77.0 255.255.255.0
//ACL направление для NAT
access-list SRC-TO-77 extended permit ip 192.168.0.0 255.255.255.0 192.168.77.0 255.255.255.0
//Сам NAT
static (inside,outside) 192.168.78.0 access-list SRC-TO-77
//Настройки IPSec
crypto ipsec transform-set VPN-MIKROTIK esp-aes esp-md5-hmac
crypto map VPN-MAP 10 match address L2L-MAIN
crypto map VPN-MAP 10 set peer 1.1.1.1
crypto map VPN-MAP 10 set transform-set VPN-MIKROTIK
crypto map VPN-MAP interface outside
crypto isakmp enable outside
crypto isakmp policy 20
authentication pre-share
encryption aes
hash md5
group 2
lifetime 86400
tunnel-group 1.1.1.1 type ipsec-l2l
tunnel-group 1.1.1.1 ipsec-attributes
pre-shared-key secretpass
Теперь Микротик
/ip firewall nat add chain=srcnat src-address=192.168.0.0/24 dst-address=192.168.78.0/24 action=netmap to-addresses=192.168.77.0/24
/ip firewall nat add chain=dstnat dst-address=192.168.77.0.24 action=netmap to-address=192.168.0.0/24
/ip ipsec policy add src-address=192.168.25.0/24 dst-address=192.168.26.0/24 sa-src-address=1.1.1.1 sa-dst-address=2.2.2.2 tunnel=yes
/ip ipsec peer add address=2.2.2.2 secret=secretpass hash-algorithm=md5
Теперь пробуем из нашей сети пингануть сервер в их сети.
Особенность: я так и не разобрался почему не пигуется с микротика и циски. Но вот с компьютера все работает прекрасно.
Вот в принципе и все.
По долгу службы необходимо понять IPSec Tunnel между Mikrotik (у нас) и Cisco ASA (у них)
Как-же такое реализовать? Очень просто. Придет на помощь NAT.
Итак схема:
Наши адреса транслируются в 192.168.77.0/24, их в 192.168.78.0/24
Начнем с конфигурации Cisco ASA
Данное устройство там уже давно работает, настроено подключение ВПН клиентов, поэтому весь конфиг приводить не буду.
//ACL для шифрования траффика
access-list L2L-MAIN extended permit ip 192.168.78.0 255.255.255.0 192.168.77.0 255.255.255.0
//ACL направление для NAT
access-list SRC-TO-77 extended permit ip 192.168.0.0 255.255.255.0 192.168.77.0 255.255.255.0
//Сам NAT
static (inside,outside) 192.168.78.0 access-list SRC-TO-77
//Настройки IPSec
crypto ipsec transform-set VPN-MIKROTIK esp-aes esp-md5-hmac
crypto map VPN-MAP 10 match address L2L-MAIN
crypto map VPN-MAP 10 set peer 1.1.1.1
crypto map VPN-MAP 10 set transform-set VPN-MIKROTIK
crypto map VPN-MAP interface outside
crypto isakmp enable outside
crypto isakmp policy 20
authentication pre-share
encryption aes
hash md5
group 2
lifetime 86400
tunnel-group 1.1.1.1 type ipsec-l2l
tunnel-group 1.1.1.1 ipsec-attributes
pre-shared-key secretpass
Теперь Микротик
/ip firewall nat add chain=srcnat src-address=192.168.0.0/24 dst-address=192.168.78.0/24 action=netmap to-addresses=192.168.77.0/24
/ip firewall nat add chain=dstnat dst-address=192.168.77.0.24 action=netmap to-address=192.168.0.0/24
/ip ipsec policy add src-address=192.168.25.0/24 dst-address=192.168.26.0/24 sa-src-address=1.1.1.1 sa-dst-address=2.2.2.2 tunnel=yes
/ip ipsec peer add address=2.2.2.2 secret=secretpass hash-algorithm=md5
Теперь пробуем из нашей сети пингануть сервер в их сети.
Особенность: я так и не разобрался почему не пигуется с микротика и циски. Но вот с компьютера все работает прекрасно.
Вот в принципе и все.
Добрый день!
ОтветитьУдалитьЯ правильно понимаю что /ip ipsec policy add src-address=192.168.25.0/24 dst-address=192.168.26.0/24 sa-src-address=1.1.1.1 sa-dst-address=2.2.2.2 tunnel=yes опечатка?
я так понимаю что должно быть
src-address=192.168.77.0/24 dst-address=192.168.78.0/24
